기존의 GUTTER SYSTEM은 자재를 공장에서 일정단위로 성형 후
현장 반입하여 겹침이음 또는 용접이음으로 시공
온도차에 의한 신축 팽창으로 연결(겹침) 부위 손상 혹은 실리콘 마감이
부식되거나 CRACK(갈라짐) 현상이 발생하여 누수가 발생.
Summary of NON JOINT GUTTER

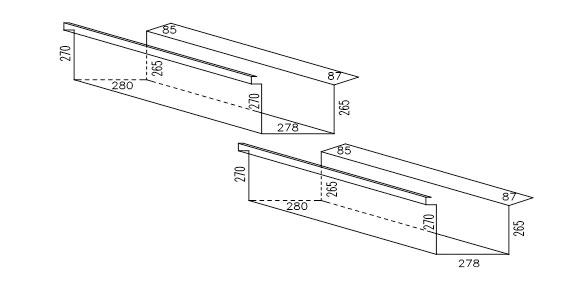

기존의 GUTTER SYSTEM 형상
-

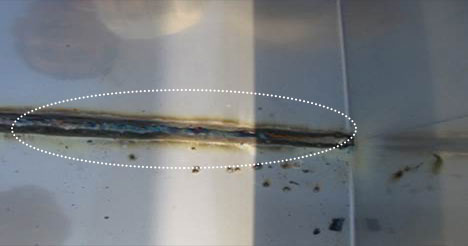

용접시공
-

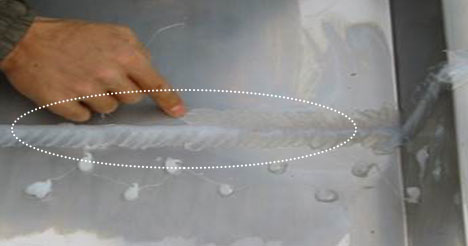

겹침시공

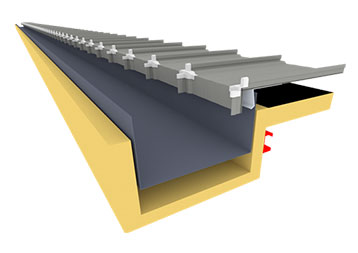

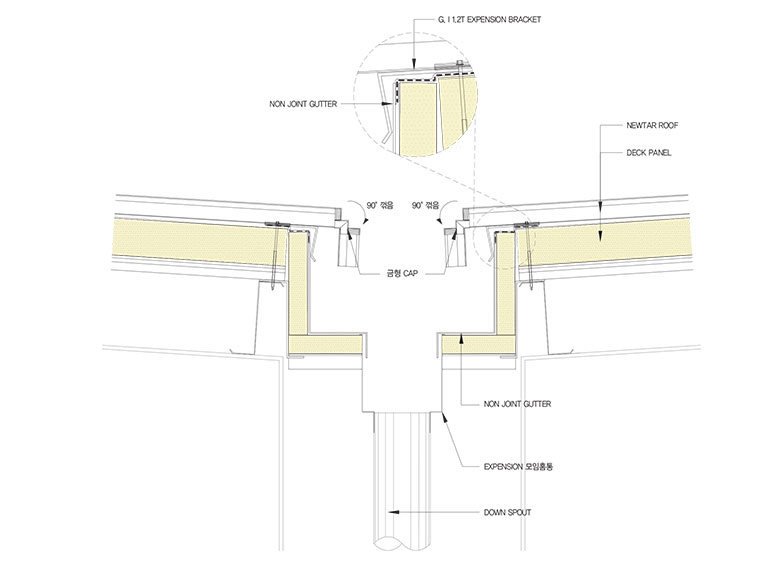

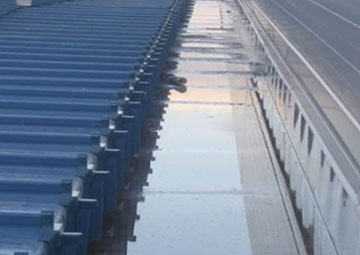

N - J GUTTER 개요
기존의 3M 단위로 강재(SUS)를 절곡하여 용접이나 피스 등으로 이음(JOINT)하여 시공하는 시공법과 달리
이음(JOINT)이 없이 하나의 UNIT로 현장에서 성형하여 시공함으로써 누수 요인을 제거.
| NEWTRA ROOF SYSTEM | |
|---|---|
| 사용강판 | 스테인리스, 착색아연도 강판, ST’L |
| 두께 | 0.5 ~ 1.2 T |
| 성형가능 폭 (W) | 250 ~ 800MM |
| 성형가능 높이 (H) | 100 ~ 450MM (비대칭일 경우 420 MM) |
| GUTTER SIZE | 900 ~ 1500MM |
N - J GUTTER 시공순서
-
걸이쇠 및 단열판 설치
01
-
성형기에 코일 장착
02
-
성형기 인양
03
-
N - J GUTTER 성형
04
-
N - J GUTTER 설치
05
-
DRAIN 타공 및 설치
06
-
G.I BRACKET 설치
07
-
N - R 시공 및 마감
08
국내 최초로 개발에 성공한 NON-JOINT GUTTER SYSTEM은 특허받은 기술로 동신이앤씨㈜ 만의 독창적 기술의 결과입니다.
